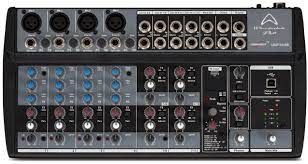

Description
- ورودی میکروفن در کانال شماره یک که از نوع XLR می باشد.
- ورودی لاین در کانال شماره یک که قابلیت اتصال کانکتور بنون (TRS,TS) را دارد.
- ولوم Gain که برای تنظیم هر دو ورودی لاین و میکروفن استفاده می شود.
- ناب تنظیم فرکانس های بالا در کانال شماره یک. به کمک این ناب می توانید فرکانس های 12 کیلوهرتز به بالا را افزایش یا کاهش دهید.
- ناب تنظیم فرکانس های میانی در کانال شماره یک. به کمک این ناب می توانید فرکانس های 1 کیلوهرتز را افزایش یا کاهش دهید.
- ناب تنظیم فرکانس های پایین در کانال شماره یک. به کمک این ناب می توانید فرکانس های 80 هرتز به پایین را افزایش یا کاهش دهید.
- خروجی AUX که از آن می توان برای اتصال به دستگاه افکت جانبی استفاده کرد.
- ناب Pan که با چرخاندن به سمت L، سیگنال به خروجی چپ هدایت می شود و با چرخاندن به سمت R، سیگنال به خروجی راست هدایت می شود. با قرار گرفتن این ناب در مرکز، سیگنال به صورت مساوی به هر دو کانال L و R هدایت می شود.
- LED نشان دهنده حالت Clip در سیگنال.
- ناب تنظیم مقدار صدا در کانال شماره یک.
- دکمه HPF که با فشردن آن به داخل فرکانس های 80 هرتز به پایین Cut می شوند.
- خروجی AUX که از آن می توان برای اتصال به دستگاه افکت جانبی استفاده کرد.
- ناب Balance که با چرخاندن به سمت L، سیگنال به خروجی چپ هدایت می شود و با چرخاندن به سمت R، سیگنال به خروجی راست هدایت می شود. با قرار گرفتن این ناب در مرکز، سیگنال به صورت مساوی به هر دو کانال L و R هدایت می شود.
- ناب تنظیم مقدار صدا در کانال شماره 9 و 10.
- سوییچ تغییر حساسیت. معمولا هنگام اتصال کابل بالانس بر روی +4 و هنگام اتصال کابل Unbalance روی -10 تنظیم می شود.
- ناب تنظیم مقدار صدا در هدفون.
- ناب تنظیم کلی مقدار سطح صدا.
- LED های نشان دهنده سطح سیگنال در MainOut. اگر این LED به رنگ قرمز روشن شود، صدا Distorte می باشد.
- خروجی هدفون که به صورت استریو می باشد و با Phone Knob مقدار صدا در هدفون کنترل می شود.
- ارسال سیگنال به دستگاه افکت جانبی یا AUX.
- ارسال سیگنال ورودی به خروجی Control Room برای مانیتور اتاق فرمان.
- خروجی MainOut میکسر که قابلیت اتصال کانکتور بنون (TRS,TS) را دارد و مقدار آن با ولوم Main Mix کنترل می شود.
- ورودی لاین در کانال شماره 3 و 4 که هم به صورت مونو و هم به صورت استریو می توان از آن استفاده کرد. در صورت اتصال به L و R ، سیگنال به صورت استریو به MainOut ارسال می شود.
- محل اتصال کابل USB برای اتصال به PC یا Mac، که هم برای ضبط کردن و هم برای پخش Playback می توان از آن استفاده کرد.
- ناب کنترل مقدار صدا در USB.
- با فشردین این دکمه به داخل، سیگنال به هدفون ارسال می شود.
- با فشردن این دکمه به داخل، سیگنال به MainOut ارسال می شود.
- نمایشگر نشان دهنده نام افکت انتخاب شده.
- LED نشان دهنده وضعیت Overload در افکت.
- دکمه خاموش و روشن کردن افکت.
- ناب تغییر افکت طبق لیست حک شده بر روی میکسر.
- ناب ارسال افکت به MainMix.
میکسر آنالوگ 12 4 4 2 1 اکولایزر پارامتریک- 3 باندی USB 1.6
